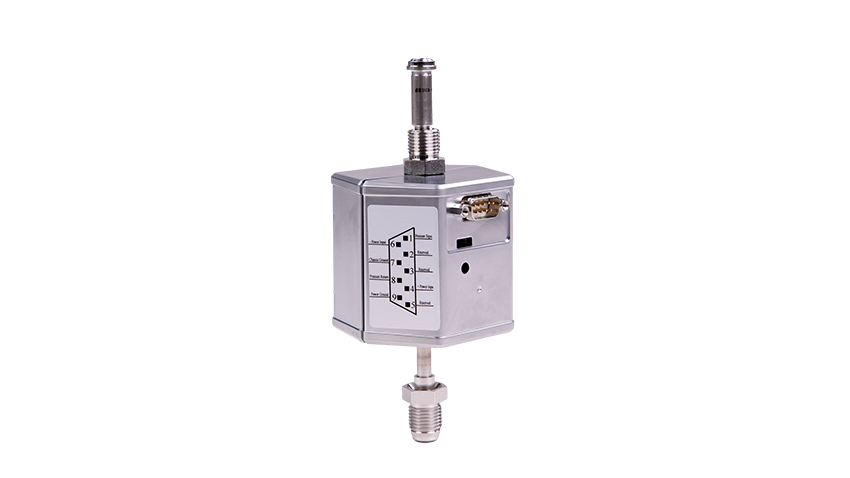

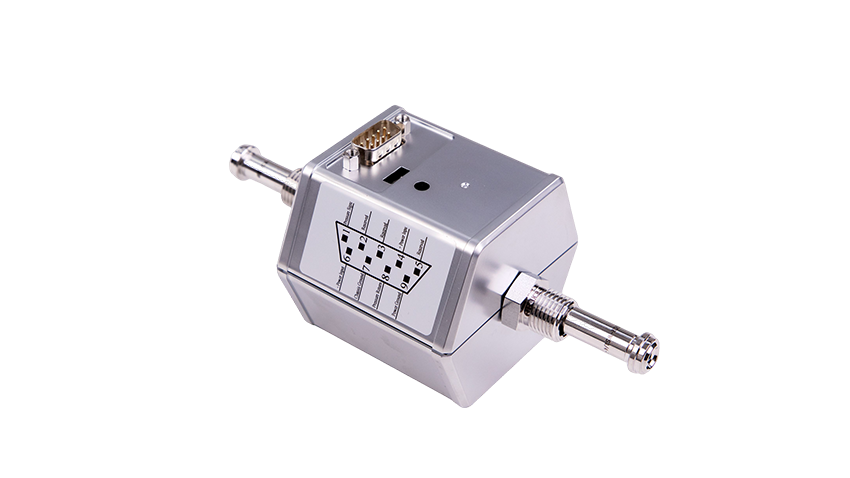

DP100 压差计

DP100 压差计具有极高的准确性和重复性，可用于各种不同应用的工业和电子控制系统中，本产品以超薄膜片为感压元件，可精确测量参考腔室和测试腔室之间的气体压力差值。

优势

多种模拟输出信号可供选择

包含4~20mA,0~5V,0~10V,-5V~5V,-10V~10V。

可测量耐腐蚀性气体

采用合金材料膜片，耐腐蚀。

稳定性好

使用电容薄膜测量技术，重复性好，产品功能稳定。

创新点

压力实时测量

响应时间快，气体压力会实时以模拟量数据输出。

零点可调功能

当产品首次工作时或长期工作或发生污染后，产品可能发生零点漂移，此时可进行零点调整。

应用领域

半导体-集成电路

特种工业-真空镀膜

生命科学-医疗健康

科学研究-实验器材

技术指标

型号	DP100
指标	单位	规格参数
量程Full Scale Ranges	mbar	1 ~1000等（可定制）
精度Accuracy	% of F.S.	±0.5%；±0.3%
分辨率Resolution	% of F.S.	0.003%
运行温度范围Ambient Operating Temperature	℃	0 ~ 50℃
加热温度Sensor Heated Temperature	℃	不加热
预热时间Warm-up Time	h	0.5
耐压极限Overpressure Limit	Psia	20
工艺侧材料Materials Exposed to Process Gases	/	镍基合金等
供电电压Input Power Required	VDC	24V±10% VDC
输出信号Output Signal	VDC	4 ~ 20mA
电气接口Electrical Connectors	/	D型9针阳接头
腔体检测接口Connection Fittings	/	VCR1/4〞母接头、VCR1/4〞公接头
安装方式 Install type	/	竖直或水平

产品使用手册压差计DP100
